中频透热炉

收藏
  • 产品说明

GTR系列中频透热炉

设备用途
锻前加热:应用于齿轮、齿圈、半轴连杆、轴承、卸扣、索具等产品锻前加热工艺;
在线加热:管道防腐喷涂、棒料蓝脆下料、钢(丝)管在线调质等工艺;
局部加热:U型栓折弯、滚筒热装配、钢管弯管等生产加热工序。

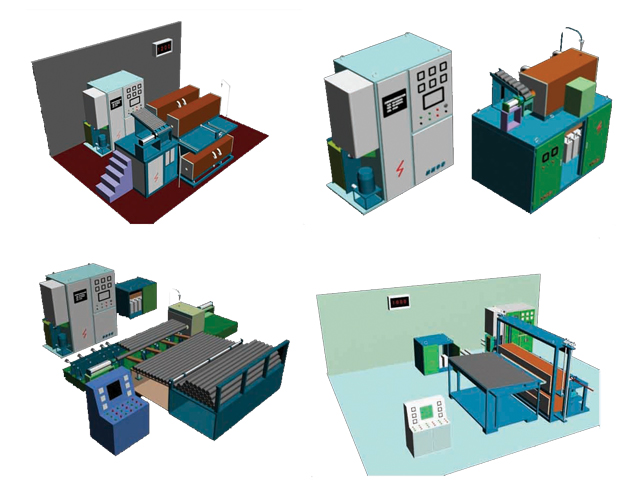

GTR系列中频透热炉现场模拟图


性能特点
生产操作简单、进出料灵活、自动化程度高,可实现在线式生产;
工件加热速度快、氧化脱碳少,效率高,锻件质量好;
工件加热长度、速度、温度等可精确控制;
工件加热均匀、芯表温差小,控制精度高;
感应器炉体一体化设计,不同的感应器设计有快换接头,更换简单方便;
全方位节能优化设计,能耗低、效率高,比烧煤生产成本低;
符合环保要标,污染小,同时还减少了工人的劳动强度

GTR中频电炉功率估算公式:

P=(C×G×T)/(0.24×t×∮)

公式说明:P—设备功率(KW);C—金属比热,其中钢铁比热系数是0.17

          G—加热工件重量(kg);T—加热温度(℃);t—工作节拍(秒);

          ∮—设备综合热效率,一般可取0.5—0.7,异型件取0.4左右。

例如:某锻造厂有锻件坯料为Φ60×150mm,工作节拍为12秒/件(包括辅助时间),初锻温度以1200℃。则需要GTR中频电炉功率的计算如下:P=(0.17×3.3×1200)/(0.24×12×0.65)=359.61KW

根据以上计算,可以配置额定功率为400KW的GTR感应加热设备。



GTR中频电炉型号及参数

型号

电源输入

电源输出

进线电压(V)
3相或6相50HZ

进线电流
(A)

直流电压
(V)

直流电流
(A)

中频频率

中频电压
±10%(V)

中频功率
(KW)

GTR—603801005001201~875060
GTR—1003801605002001~8750100
GTR—1203802005002401~8750120
GTR—1603802605003201~8750160
GTR—2003803305004001~8750200
GTR—2503804105005001~8750250
GTR—3003804905006001~8750300
GTR—4003806505008001~8750400
GTR—50038082050010000.4~8750500
GTR—750380120050015000.2~6750750
GTR—7506606808908500.2~61300750
GTR—1000380165050020000.2~67501000
GTR—100066092089011500.2~613001000
GTR—1500380250050030000.2~17501500
GTR—1500660140089017000.2~113001500
GTR—2000580210078026000.2~111702000
GTR—2000660185088023000.2~113002000
GTR—200012501000165012000.2~113002000
GTR—2500580260078032000.2~0.511702500
GTR—2500660230088028500.2~0.513002500
GTR—250012501300165015000.2~0.513002500
GTR—3000580310078038500.2~0.511703000
GTR—300012502800165024000.2~0.524003000
GTR—500012504600165038000.2~0.524005000
GTR—1000012509200165076000.2~0.3240010000
